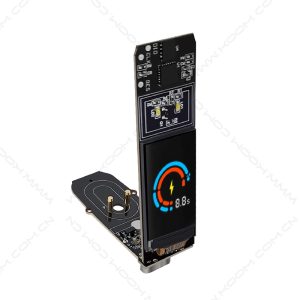

0.96TFT屏四线SPI接口MCU电子烟PCBA方案板发热丝阻值范围0.7~1.2Ω

KCP7343A 是一款基于MEMS气流传感器的电子烟 PCBA 方案控制模组,它由MCU主控板,TFT屏驱动板两大部分组成。电子部件由气流传感器、智能处理模块、控制模块、执行模块、充电管理模块、锂离子电池控制模块构成,经由针对人体吸烟动作或者检测,使用FLASH动画模拟烟火状态并由TFT屏显示电量和油量。发热丝阻值范围0.7~1.2Ω ;并有发热丝短路保护功能,及当电热丝电阻阻值过小时也会保护。实际使用时,请根据产品要求配能正常工作的发热丝阻值。

产品概述

★ 使用MEMS气流传感器,吸阻稳定,性能可靠,防油性强。

★ 采用专用MCU芯片设计,通过I/O口控制TFT屏显示图案及LED灯效。

★ 安全模块:内部集成有充电控制电路,该电路具备多模式(涓流,恒流,恒压)充电过程充电性能优越,并且具有电池保护功能,当锂电池电压<2.8V 为涓流充电,可保护电池;当电池电压充至2.8V 以上时,开始大电流充电,当电池电压接近4.2V 时,充电电流逐步下降进入恒压,直至4.2V 时充电停止;支持多种 AC-DC 和 USB 等 TYPE-C 充电设备。

★ 保护模块:欠压保护模块(UVL0),过温保护模块(0TP),AT 驱动端口过流保护,短路保护功能(SCP)的控制模块以及锂电池保护模块,长时间吸烟保护,充电过温保护等。

规格参数

符号 参数 最小值 最大值 单位
VDD 电源电压 -0.3 to 7.5 V
VCC 充电电压 -0.3 to 33 V
IAT AT端输出电流 5.0(单发) A
SP 启动负压 -100 250 Pa

工作时TFT屏指示状态

工作状态 屏及LED显示
上电 上电LED白灯闪烁1次,同时TFT屏红、绿、蓝分别显示1秒,然后熄屏进入待机状态
输出模式 恒压(平均电压)输出,电池电压无法支持目标电压输出后,以全功率输出
吸烟 TFT动画显示(见UI)。当停止吸烟,TFT动画显示3秒后显示剩余电量、剩余油量图标(见UI),延时3秒然后熄屏进入待机状态
充电移除 LED白灯闪1次,屏幕延时常亮5秒后熄灭,无操作然后熄屏进入待机状态
短路保护 吸烟前或吸烟中发热丝短路时,LED白灯常亮2S,关闭输出
低压提示 当吸烟前电池电压低于3.3V(±0.1V)时,或吸烟中低于2.8V(±0.1V)。LED白灯闪烁10次提示低电压,并停止输出
吸烟超时保护 超时LED白灯闪烁5次提醒,关闭输出
充电功能 LED白灯渐亮渐灭。TFT动画为一格格增长,让增长动画更柔和,控制好速度,不要过快或过慢(见UI)
低油量提示 当油量图标外框连续闪烁10秒提示(无油提醒)时候,电量正常充/放电,只是油量图标外框连续闪烁提示(无油提醒)。(油量15mL)
抽吸时间 单次持续吸烟时间:10S
0V充电 电池0V状态,可充电

产品特性

  • 使用MEMS气流传感器,性能稳定
  • 电路有三种工作模式;充电模式,正常工作模式,省电模式;
  • 省电模式下:静态电流<20μA;
  • 工作电压:3.2V~5.5V;
  • 支持宽电压充电(4.5~5.5V);充电带OVP,耐压33V;支持热插拔;
  • 内含过热(OTP)、欠压(UVLO)、短路(SCP)等保护功能;
  • TFT屏显示吸烟及充电UI动画;
  • 单发热丝;恒压/恒有效/恒功率输出可选;发热丝输出功率可调;

结构图

KCP7343A带TFT屏电子烟PCBA结构图

数码显示屏

KCP7343A带TFT屏电子烟PCBA数码显示屏尺寸图1

KCP7343A带TFT屏电子烟PCBA数码显示屏尺寸图2

KCP7343A带TFT屏电子烟PCBA数码显示屏气流方向图

硬件架构



KCP7343A带TFT屏电子烟PCBA硬件架构
