产品概述
★使用MEMS气流传感器，吸阻稳定，性能可靠，防油性强。
★采用专用MCU芯片设计，通过I/O口控制TFT屏显示图案及LED灯效。
★安全模块：内部集成有充电控制电路，该电路具备多模式（涓流，恒流，恒压）充电过程，充电性能优越，并且具有电池保护功能，当锂电池电压<2.8V 为涓流充电，可保护电池；当电池电压充至2.8V 以上时，开始大电流充电，当电池电压接近4.2V 时，充电电流逐步下降，进入恒压，直至4.2V 时充电停止；支持多种 AC-DC 和 USB 等 TYPE-C 充电设备。
★保护模块：欠压保护模块（UVLO），过温保护模块（OTP），AT 驱动端口过流保护，短路保护功能（SCP）的控制模块以及锂电池保护模块，长时间吸烟保护，充电过温保护等。
极限参数
| 参数 | 符号 | 值 | 单位 |
| 电源电压 | VDD | -0.3 to 7.5 | V |
| 充电电压 | VCC | -0.3 to 33 | V |
| AT端输出电流 | IAT | 5.0（单发） | A |
性能参数
| 参数及说明 | 符号 | 最小值 | 最大值 | 单位 |
| 启动负压 | SP | -100 | 300 | Pa |
产品特性
- 使用MEMS气流传感器，性能稳定；
- 电路有三种工作模式：充电模式、正常工作模式、省电模式；
- 省电模式下：静态电流＜20μA；
- 工作电压：3.2V~5.5V；
- 支持宽电压充电（4.5~5.5V）充电带OVP，耐压33V；支持热插拔；
- 内含过热（OTP）、欠压（UVLO）、短路（SCP）等保护功能；

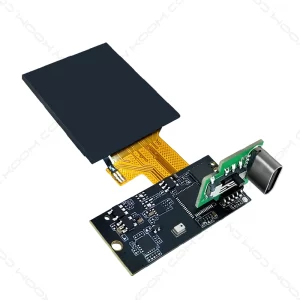

- 1.44”TFT屏显示吸烟及充电UI动画；高清大屏显示、蓝牙消息提醒、蓝牙通话、蓝牙音乐、APP连接；
- 双发热丝；恒压/恒有效/恒功率输出可选；发热丝输出功率可调；
产品参数
结构图
机械规格
气流方向图
硬件架构
