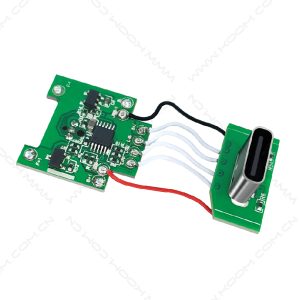

换弹式电子烟PCBA方案板KCP9328B

KCP9328B 是一款基于MEMS气流传感器的4×3合封的电子烟PCBA 方案控制板,由充电接口和三色指示灯板,以及吸烟控制板组成。支持换弹检测,发热丝插入拔出检测,充电管理,吸烟管理等功能。三色RGB灯可以合成多种的色彩。

产品概述

★ 使用MEMS气流传感器,吸阻稳定,性能可靠,防油性强。

★ 最低可以驱动0.8欧阻值发热丝。

★ 采用专业芯片设计,透过 PWM 模块控制 LED 灯指示工作状态。

★ 安全模块:内部集成有充电控制电路,该电路具备多模式(涓流,恒流,恒压)充电过程,充电性能优越,并且具有电池保护功能,当锂电池电压<2.7V 为涓流充电,可保护电池;当电池电压充至2.7V 以上时,开始大电流充电,当电池电压接近4.2V 时,充电电流逐步下降,进入恒压,直至4.2V 时充电停止;支持多种 AC-DC 和 USB 等 TYPE-C 充电设备。

★ 保护模块:欠压保护模块(UVLO),过温保护模块(OTP),AT 驱动端口过流保护,短路保护功能(SCP)的控制模块以及锂电池保护模块,长时间吸烟保护,充电过温保护等。

极限参数

参数 符号 单位
电源电压 VDD -0.3 to 8 V
充电电压 VCC -0.3 to 8 V
AT端输出电流 IAT 7 A
输出带载 Rload 0.8 Ω

性能参数

符号 参数 条件  最小 典型 最大  单位
P 操作气压 -100 -150 -300 Pa
VDD 工作电压 3.05 4.3 V
Vuvlo 低压检测阈值 VDD从高到低 2.95 3.05 3.15 V
Iq 静态电流 省电模式 2.2 5 uA
Rdson 开关管导通阻抗 IAT=1A 50
Iled LED输出电流 5 mA
RS 短路保护阈值 0.4 Ω
VAT 恒定平均值电压输出 VDD=4.2V,输出空载 3.60 V
Rload 输出带载 0.8 Ω
Dmin 最小导通占空比 VDD=4.2V 88 %
TSMOKE 吸烟超时 10 S
VCC 充电输入电压 4.5 5 5.5 V
VFLOAD 浮充门槛电压 4.10 4.15 4.20 V
VTRKL 涓流转恒流 VDD从低到高 2.8 V
ICH 充电电流 VCC=5V 550 mA
ITRIKL 涓流充电电流 VCC=5V 70 mA
TSD 过热保护阈值 140 155 170

LED指示状态

工作状态 LED
电池上电自检 闪红灯 1 下
正常触发点烟 红灯渐亮
正常抽烟中 红灯亮
正常结束点烟 红灯渐灭
点烟超时 闪蓝灯 2 下
过流或短路保护 蓝灯常亮 2 秒
点烟前电池欠压 闪蓝灯 10 下
点烟后电池欠压 渐熄
正常充电 红灯亮
电池充满 绿灯亮
解除充电(充电器移除) 绿灯闪3次
换弹 红绿蓝轮闪一次

产品特性

  • 使用MEMS气流传感器,吸阻稳定,防腐蚀。
  • 4mm×3mm合封做主控部分,防油,防水,防尘能力强。
  • 具有发热丝阻值检测功能,恒压输出,最低可以驱动0.8欧阻值发热丝。
  • TYPE-C 充电接口,支持500mA快速充电,1小时充饱。
  • 电路有三种工作模式:充电模式、正常工作模式、省电模式。
  • 省电模式下:静态电流<5μA。
  • 工作电压:2.1V~5.0V。
  • 三色RGB灯,模拟多种色彩,用于指示各种状态输出,包括电量,状态,提示。
  • 多种保护电路,欠压保护模块(UVLO),过温保护模块(OTP),AT 驱动端口过流保护,短路保护功能(SCP)的控制模块以及锂电池保护模块,长时间吸烟保护,充电过温保护等。
  • 外围应用电路简单、成本低。

端口定义

换弹式电子烟PCBA方案板KCP9328B端口定义

脚位输出
序号# 脚位定义
B+ BAT+供电电源
B- BAT-电池负(接地)
O+ AT发热丝驱动输出正
O- AT发热丝驱动输出负

原理图

换弹式电子烟PCBA方案板KCP9328B原理图

硬件架构

换弹式电子烟PCBA方案板KCP9328B硬件架构
