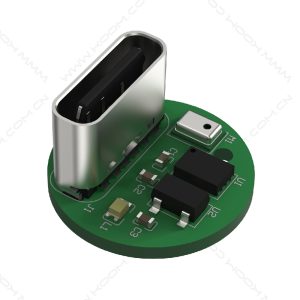

换弹式电子烟PCBA线路板KCP9328C

KCP9328C 是一款基于MEMS气流传感器的电子烟PCBA 方案控制板,它由充电输入接口和电子烟硅麦控制模块两大部分组成。电子部件由气流传感器、智能处理模块、控制模块、执行模块、充电管理模块、锂离子电池控制模块构成,经由针对人体吸烟动作或者检测,使用LED 灯模拟烟火状态。

产品概述

★ 使用MEMS气流传感器,吸阻稳定,性能可靠,防油性强。

★ 最低可以驱动0.8欧阻值发热丝。

★ 采用专业芯片设计,透过 PWM 模块控制 LED 灯指示工作状态。

★ 安全模块:内部集成有充电控制电路,该电路具备多模式(涓流,恒流,恒压)充电过程,充电性能优越,并且具有电池保护功能,当锂电池电压<2.7V 为涓流充电,可保护电池;当电池电压充至2.7V 以上时,开始大电流充电,当电池电压接近4.2V 时,充电电流逐步下降,进入恒压,直至4.2V 时充电停止;支持多种 AC-DC 和 USB 等 TYPE-C 充电设备。

★ 保护模块:欠压保护模块(UVLO),过温保护模块(OTP),AT 驱动端口过流保护,短路保护功能(SCP)的控制模块以及锂电池保护模块,长时间吸烟保护,充电过温保护等。

极限参数

参数 符号 单位
电源电压 VDD -0.3 to 8 V
充电电压 VCC -0.3 to 8 V
AT端输出电流 IAT 7 A
输出带载 Rload 0.8 Ω

性能参数

符号 参数 条件 最小 典型 最大 单位
P 操作气压 -100 -150 -300 Pa
VDD 工作电压 3.05 4.3 V
Vuvlo 低压检测阈值 VDD从高到低 2.95 3.05 3.15 V
Iq 静态电流 省电模式 2.2 5 uA
Rdson 开关管导通阻抗 IAT=1A 70
Iled LED输出电流 5 mA
RS 短路保护阈值 0.4 Ω
VAT 恒定平均值电压输出 VDD=4.2V,输出空载 3.60 V
Rload 输出带载 0.8 Ω
Dmin 最小导通占空比 VDD=4.2V 88 %
TSMOKE 吸烟超时 10 S
VCC 充电输入电压 4.5 5 5.5 V
VFLOAD 浮充门槛电压 4.10 4.15 4.20 V
VTRKL 涓流转恒流 VDD从低到高 2.8 V
ICH 充电电流 VCC=5V 550 mA
ITRIKL 涓流充电电流 VCC=5V 70 mA
TSD 过热保护阈值 140 155 170

LED指示状态

工作状态 LED
电池上电自检 闪灯 1 下
正常触发点烟 渐亮
正常抽烟中
正常结束点烟 渐灭
点烟超时 闪灯 2 下
过流或短路保护 常亮 2 秒
点烟前电池欠压 闪灯 10 下
点烟后电池欠压 渐亮
正常充电
电池充满
解除充电(充电器移除) 闪3次

产品特性

  • 使用MEMS气流传感器,性能稳定;
  • 电路有三种工作模式:充电模式、正常工作模式、省电模式;
  • 省电模式下:静态电流<5μA;
  • 工作电压:2.1V~5.0V;
  • 支持宽电压充电(4.5~6.0V);
  • 内含过热(OTP)、欠压(UVLO)、短路(SCP)等保护功能;
  • 多种 LED 显示功能;
  • 外围应用电路简单、成本低。

端口定义

KCP9328C换弹式电子烟PCBA线路板端口定义

脚位输出
序号# 脚位定义
B+ BAT+供电电源
B- BAT-电池负(接地)
O+ AT发热丝驱动输出正
O- AT发热丝驱动输出负

原理图

KCP9328C换弹式电子烟PCBA线路板原理图

硬件架构

KCP9328C换弹式电子烟PCBA线路板硬件架构
