规格参数
| 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| P | 操作压力 | – | -110 | – | -200 | Pa |
| Rload | 输出负载 | – | – | 0.8 | – | Ω |
| Vdd | 工作电压范围 | – | 2.1 | – | 5.0 | V |
| Iq | 静态电流 | – | – | 3 | 5 | uA |
| RDS(ON) | 放电通路导通电阻 | VDD=3.7V | – | 50 | – | mΩ |
| ILED | LED 端到地电流 | 2.7V≤VDD≤4.1V | – | 4.2 | – | mA |
| ICHARGE | 充电电流 | 2.7V≤VDD≤4.1V
VDD≤2.7V |
–
– |
550
70 |
–
– |
mA
mA |
| TSD | 过温保护阈值 | 充电时
放电时 |
75
140 |
85
150 |
95
160 |
℃
℃ |
功能特色
- 专利MEMS芯片：孔科的MEMS气流传感器具有卓越的触发压力一致性，不受烟油气雾的影响。采用半导体微机械加工生产，不易受烟油腐蚀。其独特专利设计的MEMS结构能够在长达7天的油液浸泡后仍能正常工作。电容值在断开和导通之间的变化范围大，因此具备卓越的容错率。这种传感器适用于大规模自动化生产，因为它是一种半导体器件，非常适合SMT大规模自动化生产。此外，它经过了行业最长的10万次的开关循环可靠性验证，启动压力保持在+/- 15 Pa以内，拥有超长的使用寿命和卓越的稳定性。经过反复验证和测试，该传感器具备防反吹功能，至少能抵挡50次以上的反吹操作。我们采用专业芯片设计，通过PWM模块来控制LED灯以指示工作状态。
- 安全模块：内部集成了充电控制电路，该电路支持多种充电模式，包括涓流、恒流和恒压充电过程，充电性能优越。此外，它还具有电池保护功能。当锂电池电压降至2.7V以下时，将切换到涓流充电模式，以保护电池。当电池电压升至2.7V以上时，将开始大电流充电，当电池电压接近4.2V时，充电电流将逐步下降，进入恒压充电模式，直至4.2V时停止充电。此电路还支持多种AC-DC和USB充电设备，包括TYPE-C。
- 保护模块：该模块包括欠压保护模块(UVLO)、过温保护模块(OTP)、AT驱动端口过流保护、短路保护功能（SCP）的控制模块以及锂电池保护模块。它还提供长时间吸烟保护和充电过温保护等功能，以确保设备和用户的安全。

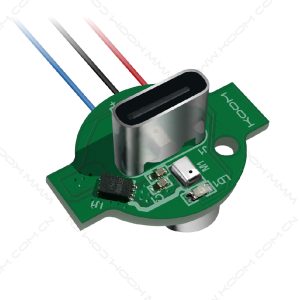

硬件架构
优势物料
| 物料名称 | 特性 |
|---|---|
| 电子烟ASIC芯片 | 自主研发的ASIC，性能强悍，性价比高，已被各大知名头部品牌应用 |
| 电子烟MEMS传感器 | 自研获多项专利的反逻辑MEMS，性能优秀，防油耐腐蚀效果好，能够更好地发挥产品性能 |
