大口数带充电电子烟奶茶杯方案板0.8~1.2Ω负压-100~-400pa

这是一个基于MEMS气流传感器的电子烟PCBA方案控制板,它包括充电输入接口和电子烟硅麦控制模块两个主要部分。电子元件由气流传感器、智能处理模块、控制模块、执行模块、充电管理模块和锂离子电池控制模块组成,用于模拟吸烟动作或检测,通过LED灯来模拟吸烟状态。

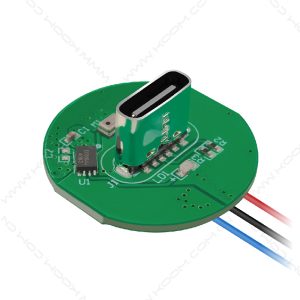

  • 型号:KCP2314A;
  • 尺寸:21x22mm;
  • 使用MEMS气流传感器,性能非常稳定;
  • 电路具有三种工作模式:充电模式、正常工作模式和省电模式;
  • 在省电模式下,静态电流低于5μA;
  • 工作电压范围:1V~5.0V;
  • 支持广泛电压范围的充电(5~6.0V);
  • 内置过热(OTP)、欠压(UVLO)、短路(SCP)等多种保护功能;
  • 具备多种LED显示功能;
  • 外围应用电路简单,成本低廉。

规格参数

符号 参数 条件 最小 典型 最大 单位
P 操作压力 -110 -200 Pa
Rload 输出负载 0.8 Ω
Vdd 工作电压范围 2.1 5.0 V
Iq 静态电流 3 5 uA
RDS(ON) 放电通路导通电阻 VDD=3.7V 70
ILED LED 端到地电流 2.7V≤VDD≤4.1V 4.2 mA
ICHARGE 充电电流 2.7V≤VDD≤4.1V

VDD≤2.7V

550

70

mA

mA

TSD 过温保护阈值 充电时

放电时

75

140

85

150

95

160



功能特色

  • MEMS硅麦气流传感器:采用独特的专利设计,即使长时间浸泡在烟油中,仍能持续正常运行。它已经通过行业最长的10万次开关循环可靠性验证,其启动压力一直保持在+/- 15 Pa的范围内,具备防反吹能力,至少可检测到50口以上的吸气动作,确保了极其持久的使用寿命和卓越的稳定性。
  • 充电管理模块:内部集成了充电控制电路,支持多种充电模式,包括涓流、恒流和恒压充电过程。
  • 电池保护功能:当锂电池电压低于7V时,采用涓流充电以保护电池;当电池电压充至2.7V以上时,切换到大电流充电;当电池电压接近4.2V时,进入恒压充电模式,以避免过充。
  • 保护模块:内置欠压保护模块(UVLO)、过温保护模块(OTP)、AT驱动端口过流保护、短路保护功能(SCP)等,有效预防电压过低、温度过高、短路、过流等问题,确保电池和设备的安全。
  • LED灯状态指示:采用专业芯片设计,通过PWM模块控制LED灯,模拟电子烟的工作状态,有助于用户了解设备的操作情况和当前状态。
  • 多种充电设备支持:包括AC-DC和USB Type-C充电设备等。



硬件架构

一次性电子烟PCBA板KCP2314A结构图



优势物料

物料名称 特性
电子烟ASIC芯片 自主研发的ASIC,性能强悍,性价比高,已被各大知名头部品牌应用
电子烟MEMS传感器 自研获多项专利的反逻辑MEMS,性能优秀,防油耐腐蚀效果好,能够更好地发挥产品性能
