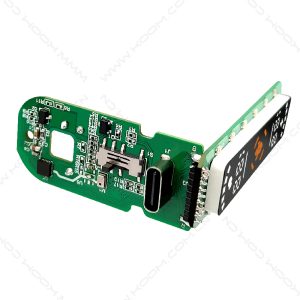

产品概述
★ 使用MEMS气流传感器，吸阻稳定，性能可靠，防油性强。
★ 采用专用MCU芯片设计，通过1/0口控制数码屏显示图案及LED灯效。
★ 安全模块：内部集成有充电控制电路，该电路具备多模式（涓流，恒流，恒压）充电过程充电性能优越，并且具有电池保护功能，当锂电池电压<2.8V 为涓流充电，可保护电池；当电池电压充至2.8V 以上时，开始大电流充电，当电池电压接近4.2V 时，充电电流逐步下降进入恒压，直至4.2V 时充电停止；支持多种 AC-DC 和 USB 等 TYPE-C 充电设备。
★ 保护模块：欠压保护模块(UVL0)，过温保护模块(0TP)，AT 驱动端口过流保护，短路保护功能(SCP)的控制模块以及锂电池保护模块，长时间吸烟保护，充电过温保护等。
规格参数
| 符号 | 参数 | 值 | 最小值 | 最大值 | 单位 |
| VDD | 电源电压 | -0.3 to 7.5 | V | ||
| VCC | 充电电压 | -0.3 to 33 | V | ||
| IAT | AT端输出电流 | 5.0（单发） | A | ||
| SP | 启动负压 | -100 | 250 | Pa |
工作时数码屏指示状态
| 工作状态 | 屏及LED显示 |
| 上电 | 红绿蓝白快闪一次，显示屏全亮3秒。 |
| 输出模式 | 一档：双发恒压输出3.4V（负载功率22W)，灯RGB 对应红灯；
二档：单发恒压输出3.6V（负载功率12.5-13W），灯RGB 对应绿灯； 三档：关机，灯RGB 对应白灯； |
| 吸烟 | 吸烟时当前功率对应的灯渐亮最亮后保持（一档红灯，二档绿灯）。显示屏显示功能指示以及当前电量和油量 |
| 低阻保护 | 低阻保护阻值为小于0.8欧，红灯4下 |
| 短路保护 | 吸烟如检测到短路会停止输出并报警 |
| 低压提示 | 吸烟前电池电压低于3.3V 或吸烟中电池电压低于2.8V，红灯闪烁6次，LED屏火箭及圈圈图标闪烁6次，同时关闭输出 |
| 吸烟超时保护 | 对应灯色闪烁三次，LED 屏火箭及圈圈图标闪烁4次，同时关闭输出 |
| 充电功能 | 充电时对应功率档位 LED 灯呼吸，LED 屏电量油量百分比外的图标跑马(绿灯) |
| 低油量提示 | LED 屏根据实际油量按百分比显示。发热丝输出2600秒为 100% |
| 抽吸状态 | 单次持续吸烟时间：10S |
| 0V充电 | 电池0V状态，可充电 |
产品特性
- 使用MEMS气流传感器，性能稳定；
- 电路有三种工作模式；充电模式，正常工作模式，省电模式；
- 省电模式下：静态电流＜15μA；
- 工作电压：3.2V~5.0V；
- 支持宽电压充电（4.5~5.5V）；充电带OVP，耐压33V；支持热插拔；
- 内含过热（OTP）、欠压（UVLO）、短路（SCP）等保护功能；
- 数码屏显示吸烟档位及电量和烟油图标；RGB LED彩灯显示功能；
- 三档开关，双发热丝，恒压，恒有效，恒功率输出可选，12W/22W功率可调。
结构图
数码显示屏
硬件架构
