规格参数
|
VBAT |
工作电压 | – | 3.05 | – | 4.3 | V |
| Iq | 静态电流 | 省电模式 | – | 2.2 | 5 | uA |
| Rdson | 开关管导通阻抗 | IAT=1A | – | 75 | – | mΩ |
| Iled | LED 输出电流 | – | – | 5 | – | mA |
| VAT | 恒定平均值电压输出 | VBAT=4.2V, IAT=1A | – | 3.60 | – | V |
| Rload | 输出最大带载能力 | – | 1.0 | – | – | Ω |
| Tsd | 过热保护阈值 | – | – | 150 | – | ℃ |
| TSMOKE | 吸烟超时 | – | – | 10 | – | S |
功能特色
- MEMS 气流传感器：MS6315BS内置了高度敏感的MEMS芯片，能够感知到气压变化。这意味着它能够非常准确地检测用户吸气和呼气时的气流变化。
- 信号处理：传感器捕捉到的气流变化会被转换成容值变化信号，然后输入到ASIC芯片（Application-Specific Integrated Circuit）进行处理。这一过程允许系统更容易地分析和理解用户的吸烟行为。
- 用户操作判断：通过电路检测输入的电容变化信号，系统能够判断用户的操作行为。这包括吸气、呼气和吸烟时间等方面的操作行为。
- 保护功能：ASIC芯片具有多种保护功能，以确保电子烟的安全和性能。这些功能包括长时间吸气（达到10秒）的保护，防止设备过热的过温保护，以及在电压过低情况下的欠压保护。

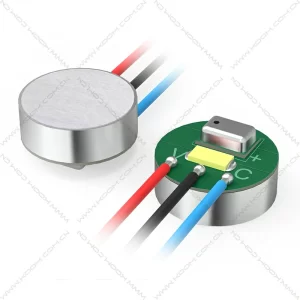

- 模组形态：KCP6315BS采用SMT封装构成一种模组形态，这使得它可以直接焊接到线路上，非常适合PCBA的集成，从而减少装配成本和提高生产效率。
硬件架构
优势物料
| 物料名称 | 特性 |
|---|---|
| 电子烟ASIC芯片 | 自主研发的ASIC，性能强悍，性价比高，已被各大知名头部品牌应用 |
| 电子烟MEMS传感器 | 自研MEMS芯片，性能优秀，防油耐腐蚀效果好，能更好的发挥产品性能 |
